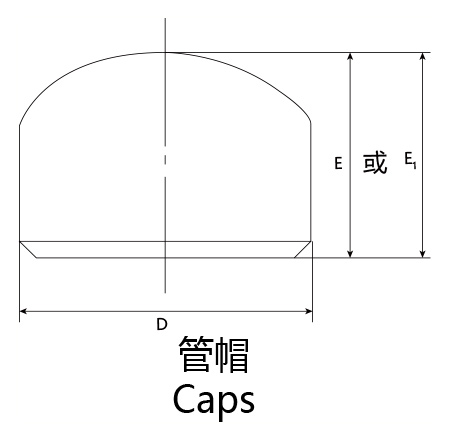

管帽，casing) cap ，又稱封頭、堵頭、蓋頭、管子蓋、悶頭，焊接在管端或裝在管端外螺紋上以蓋堵管子的管件。用來封閉管路，作用與管堵相同。
盲板的形式相接近，只不過盲板是可以拆卸的封堵，而焊接管帽則是不可以拆卸的。管帽包括凸形管帽、錐殼、變徑段、平蓋及緊縮口的設計
凸形管帽包括：半球形管帽、橢圓形管帽、碟形管帽和球冠形管帽。從受力角度看凸形管帽中從半球形管帽逐漸不好，但從制造難度上看，逐漸好制造。

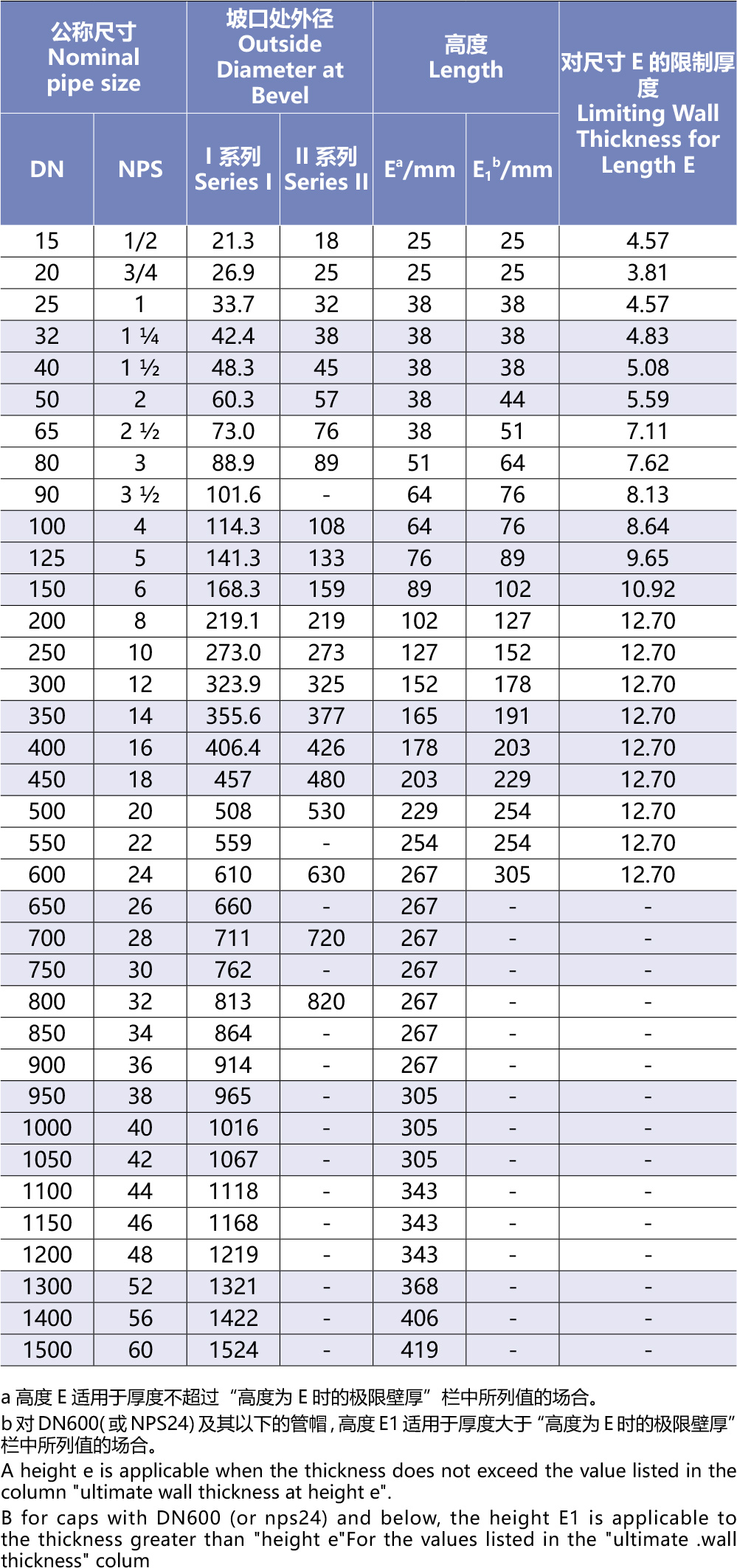

不銹鋼管帽參數
不銹鋼：304 304L 316 316L 321 2520 310、317、等材質.
通徑：DN15-DN1200
壁厚：SCH5-SCH160
標準：ASME DIN JIS BS GB/T JB SH HG ,具體如下：GB/T12459－2005,GB/T13401－2005,ASME B16.9,SH3408,SH3409,HG/T21635,DL/T695,SY/T0510, DIN2617
用途：水、飲料、啤酒、食品、石油化工、核電、機械、醫療設備、化肥、造船、防水處理、管道等
包裝：木箱、紙箱
碟形管帽的r處避免拼接，會減薄、高應力。
拼接時焊縫方向要求只允許是徑向和環向。以后大型管帽可能會取消此要求。 拼接的距離應有要求，為大于3δ，且不小于100mm（焊接熱影響區是個高應力區，并且在該區的化學成分會有燒損。所以要避開高應力區，該區域與厚度有關。根據實踐經驗，應力衰減長度為大于3δ，且不小于100mm）。但制冷設備很難達到這一要求，有其特殊性。
拼接后成型的封頭，拼接焊縫應進行100%射線或超聲波檢測，合格級別隨設備殼體走。最后成型的焊 縫檢測級別、比例與設備殼體相同，高了浪費。
舉例：假如設備殼體是20%檢測，III合格。那悶頭拼接焊縫和最后焊縫也是III合格，焊接接頭系數為0.85；
假如設備殼體是100%檢測，II合格。那悶頭拼接焊縫和最后焊縫也是II合格，焊接接頭系數為1
所以悶頭拼接雖然100%檢測，但合格級別不一樣，隨設備殼體走。
但要注意工藝制造過程：
正確的做法是：下料（劃線）-小板拼成大板-成型-無損檢測
如果未成型之前做檢測是不對的，保證不了成型之后產品的質量。也就是說無損檢測是指最終的無損檢測。
行業標準
1）《鋼制對焊無縫管件》GB/T 12459—2005
2）《鋼板制對焊管件》GB/T 13401—2005
3）《電站鋼制對焊管件》DL/T 695—1999
SH 3408 鋼制對焊無縫管件 SH 3409 鋼板制對焊管件
SH 3410 鍛鋼制承插焊管件
HGJ514-87碳鋼、低合金鋼無縫對焊管件
美國管件標準
ASME/ANSI B16.9 工廠制造的無縫鋼管制對焊管件
ASME/ANSI B16.11 承插焊和螺紋鍛造管件
ASME/ANSI B16.28 鋼制對焊小半徑彎頭和回頭彎
ASME B16.5 管法蘭和法蘭配件
MSS SP-43 鍛制不銹鋼對焊管件
MSS SP-83 承插焊和螺紋活接頭
MSS SP-97 承插焊、螺紋和對焊端的整體加強式管座
ASME B16.3-1998可鍛鑄鐵螺紋管
管道標準大全
1 原勞動部[1996]140號文壓力管道安全管理與監察規定
2 國質檢鍋[2002]235號文壓力容器壓力管道設計單位資格許可和管理規則
3 質技監局鍋發[1999]143號文 關于加強液化石油氣站安全監察與管理的通知
4 質技監鍋字[1999]59號 關于貫徹《關于加強液化石油氣站安全監察與管理的通知》有關問題的意見
5 原勞動部[1996]276號文 蒸汽鍋爐安全技術監察規程
6 原勞動部[1997]74號文 熱水鍋爐安全技術監察規程
7 原勞動部[1993]356號文有機熱載體爐安全技術監察規程
8 質技監局鍋發[1999]154號文壓力容器安全技術監察規程
9 GB4962-1985 氫氣使用安全技術規程
10 GB6222-1986工業企業煤氣安全規程
11 GB11984-1989氯氣安全規程
12 GB13348-1992 液體石油產品靜電安全規程
13 SY6186-1996 石油天然氣管道安全規程
14 SY5737-1995 石油管道輸送安全規定
15 DL/T561-95 火力發電廠水汽化學監督導則
16 DL/T709-1999 壓力鋼管安全檢測技術規程
防火、衛生及環保類
1 GB50160-92（1999年局部修訂條文）石油化工企業設計防火規范 *
2 GB5044-1985 職業接觸性毒物危害程度分級 *
3 GBJ16-87（2001年局部修訂條文） 建筑設計防火規范
4 GBJ73-84潔凈廠房設計規范
5 GB/T3840-1991 制定地方大氣污染物排放標準的技術原則和方法GB16297-1996大氣污染物綜合排放標準
6 GB50058-1992 爆炸和火災危險環境電力裝置設計規范GB50084-2001自動噴水滅火系統設計規范
7 GB50183-1993原油和天然氣工程設計防火規范
8 GB50187-1993 工業企業總平面設計規范GB50338-2003固定消防炮滅火系統設計規范
9 HG20532-1993 化工粉體工程安全衛生設計規定
10 HG20571-1995 化工企業安全衛生設計規定 ×
11 HG20667-1986 化工建設項目環境保護設計規定HGJ6×
12 HG/T20687-1989 化工企業爆炸和火災危險環境電力設計規程 HGJ21×
13 SH3024-1995 石油化工企業環境保護設計規范 ×
14 SH3047-1993 石油化工企業職業安全衛生設計規范
管道連接結構類
1 GB/T1415-1992 米制錐螺紋
2 GB/T7306.1～.2-2000 用螺紋密封的管螺紋
3 GB/T7307-2001 非螺紋密封的管螺紋
4 GB/T12716-2002 60o密封管螺紋
5 GB/T985-1988 氣焊、手工電弧焊及氣體保護焊焊縫坡口的基本形式與尺寸
6 GB/T986-1988 埋弧焊焊縫坡口的基本形式和尺寸
7 GB/T324-1988 焊縫符號表示法
8 HG/T3204-1981石墨管螺紋系列
工程設計標準
通用標準類
1 GB13-86（97版） 室外給水設計規范
2 GB14-87（97版） 室外排水設計規范
3 GB150-1998 鋼制壓力容器
4 GB50028-1993（2002年版） 城鎮燃氣設計規范 98修訂
5 GB50030-1991 氧氣站設計規范
6 GB50031-1991 乙炔站設計規范
7 GB50041-1992 鍋爐房設計規范
8 GB50049-1994 小型火力發電站設計規范
9 GB50156-2002 汽車加油加氣站設計與施工規范
10 GB50177-1993 氫氧氣站設計規范
11 GB50195-1994 發生爐煤氣站設計規范
12 GB50251-2003輸氣管道工程設計規范
13 GB50253-2003 輸油管道工程設計規范
14 GB/T50265-1997 泵站設計規范
15 GB50316－2000工業金屬管道設計規范
16 GB50029-2003 壓縮空氣站設計規范
17 GB50074-2002石油庫設計規范GBJ74
18 HG20695－1987 化工管道設計規范 HGJ8
19 HG20519-1992 化工工藝設計施工圖內容和深度統一規定
20 HG20546-1992 化工裝置設備布置設計規定
21 HG/T20549-1998 化工裝置管道布置設計規定
22 HG/T20645-1998 化工裝置管道機械設計規定
23 HG/T20646-1999 化工裝置管道材料設計規定
24 HG20581-1998 鋼制化工容器材料選用規定
25 HG20582-1998 鋼制化工容器強度計算規定
26 SHJ9-89 石油化工企業燃料氣系統和可燃性氣體排放系統設計規范
27 SH3011-2000 石油化工工藝裝置設備布置設計通則
28 SH3012-2000 石油化工管道布置設計通則
29 SH/T3041-2002 石油化工管道柔性設計規范
30 SH3007-1999 石油化工企業儲運系統罐區設計規范 SHJ7
31 SH3034-1999 石油化工給水排水管道設計規范 SHJ34
32 SH3059-1994 石油化工企業管道設計器材選用通則
33 SY/T0015.1～.2-1998 原油和天然氣輸送管道穿跨越工程設計規范
34 SY/T0075-2002 油罐區防火堤設計規范
34 SYJ13-86 原油長輸管道工藝及輸油站設計規范
35 SYJ14-85 原油長輸管道路線設計規范
36 SY/T0325-2001 鋼質管道穿越鐵路和公路推薦做法
37 SY/T0518-2002 油氣管道鋼制對焊管件設計規程
38 SY/T10043-2002 泄壓和減壓系統指南
39 SY/T10044-2002 煉油廠壓力泄放裝置的尺寸確定、選擇和安裝的推薦做法
DL5000-1994火力發電廠設計技術規范
36 DL/T5054-1996 火力發電廠汽水管道設計技術規定
37 SDGJ6-90 火力發電廠汽水管道應力計算技術規定
38 CJJ34-2002 城市熱力網設計規范
噪聲控制、防靜電、隔熱、防腐、抗震、夾套類
1 GBJ44-82 室外煤氣熱力工程設施抗震鑒定標準
2 GBJ87-85工業企業噪聲控制設計規范*
3 GB/T4272-1992 設備和管道保溫技術通則
4 GB7231-1987 工業管路的基本識別色和識別符號
5 GB/T8175-1987 設備和管道保溫設計導則
6 GB/T8923-1988 涂裝前鋼材表面銹蝕等級和除銹等級
7 GB/T11790-1996 設備和管道保冷技術通則
8 GB12158-1990 防止靜電事故通用導則
GB12348-1990工業企業廠界噪聲標準
GB12801-1991 生產過程安全衛生要求總則
9 GB/T15586-1995 設備和管道保冷設計導則
10 GB50264-1997 工業設備及管道絕熱工程設計規范
11 HG20503-1992 化工建設項目噪聲控制設計規定 *
12 HG20560-1994 化工工藝防靜電設計導則
13 HG/T20675-1990 化工企業靜電接地設計規程 HGJ28
14 HG/T20679-1990 化工設備、管道外防腐設計規定 HGJ34
15 HG25043-1991 管道涂色規定
17 SH3022-1999 石油化工企業設備與管道涂料防腐設計與施工規范 SHJ22
18 SHJ39-91 石油化工企業非埋地管道抗震設計通則
19 SHJ40-91 石油化工企業蒸汽伴管及夾套管設計規范
20 SHJ43-91 石油化工企業設備與管道表面涂色和標志
21 SH3010-2000 石油化工企業設備和管道隔熱設計規范
22 SH3097-2000 石油化工靜電接地設計規范
23 SYJ7-84 鋼制管道及儲罐防腐蝕工程設計規范
24 SYJ8-84 埋地鋼質管道石油瀝青防腐涂層技術標準
25 SY0007-1999 鋼制管道及儲罐
