不銹鋼衛生級管件 衛生級彎頭衛生級三通 衛生級異徑管（主要流程： 下料-成型-固溶-粗破口-車平口 -整形-拋光（拋丸）-精破口-酸洗-標識-包裝，注：模具一定要做淬火處理要不硬度不夠容易損害模具。

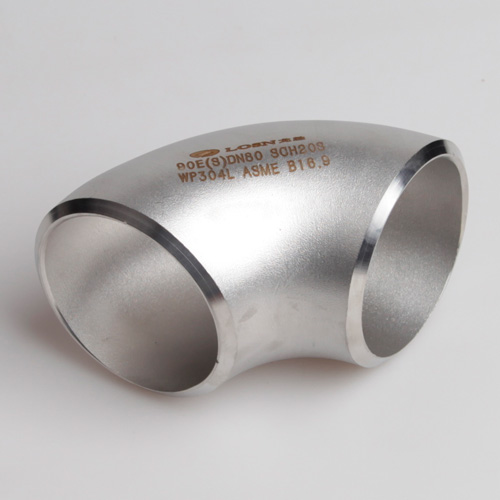

衛生級管件制作工藝不銹鋼衛生級管件、彎頭的生產工藝
衛生級管件生產的工藝流程。以彎頭為倒，若做長半徑彎頭，如用天管公司的管，要先選定規格，提出管料。擴徑率，通過理論計算，一般擴徑率在33%-35%之間，倒推回去。短半徑219mm的一般的擴徑率為50%。選好原料后。
按彎頭規格下料，再考慮曲率半徑, 比如：
90°的彎頭，通過其曲率可以算出下多長料可加工出90°的彎頭。通過理論計算可算出，然后以該長度為定尺進行切斷。最后把料進行熱推制。推制機大家可能都看過，實際很簡單。它是一個牛角狀芯頭或芯棒。
芯棒由細變粗，推制過程是一個擴徑帶彎曲的過程。后邊有支撐，把下料管段穿入芯棒。
后邊有一牌坊架將芯棒固定。中間有一小車，小車有的通過液壓傳動，有的通過機械傳動即絲杠傳動，然后往前推小車。小車推著管子順著芯棒往前走，芯棒外有一個感應圈，把管子加熱。
加熱好，然后小車把管子推下，就加工好一個。推好后，彎頭要就此熱狀態下進行整形。因為有的彎頭處理不當后，就會扭曲，這是不允許的。另外，推頭后一般都是前端外徑大。
要通過整形模進行整形。整形模實際上是一個壓力機，要有一套模具。
兩個半圓弧，上下各一個。整形后的外徑就達到了成品的尺寸要求了。壁厚就以來料的壁厚進行控制。彎頭和管子的壁厚公差都是相同的，均為±12.5%。在推制過程中，正常情況下壁厚不應當發生變化，但如果因為工具原因，有的地方會發生減壁現象。
所以一般提料時，壁厚要加一些余量。
如：彎頭是8.18mm的壁厚。
一般都提8.5mm左右的管子，防止在推制時由于局部減厚而超差。整好形后，彎頭的外徑、壁厚尺寸都達到了要求。下面就進行精整工序。
經過噴丸處理，把彎頭內外表面的氧化鐵皮去除。
把兩端進行坡口處理以便于焊接。再經過檢查、打鋼字、噴涂漆、包裝等工序后。
就可以出廠了。以上是24″以下以無縫鋼管作為原料的彎頭生產方法，超過24″以后即600mm以上的。
最大彎頭在2.032米~2.80米之間。
是用鋼板做的。把鋼板按要求裁成料后。
像UOE成型，也是通過沖模沖壓沖成圓形。有兩半然后再拼合、焊接。由于焊縫的存在，所以要進行無損探傷。由于有焊接應力的存在，所以還要進行熱處理。焊接彎頭多了兩道工序：一是探傷。
一是熱處理。其他程序相同。
三通的生產工藝也基本是如此。要根據三通的不同規格進行下料。下料后先要噴砂，要在成形前將表面的氧化鐵皮去除。成形則采用液壓鼓脹法成形。有模具，模具底部平直，上邊有凸緣孔。將管子放入后，管子用液壓缸固定，兩邊充入液體向內凸脹，把管擠成"凸"字形，再把凸起處從適當位置切除，也打成坡口。它要經過兩次噴丸處理。由于加工過程中，有加工硬化，所以也需要熱處理。不銹鋼衛生級管件的生產工藝流程就是這些情況。
不銹鋼衛生級管件 衛生級管件制作工藝 的技術要求：
衛生級管件制作工藝 衛生級管件的技術要求： 幾何尺寸包括外徑、內徑、壁厚。還要求控制曲率半徑。比如半徑長度為1.5D，那么曲率半徑必須在所要求的公差范圍之內。由于這些管件大多數用于焊接，為了提高焊接質量。
端部都車成坡口。
留一定的角度，帶一定的邊。
這一項要求也比較嚴，邊多厚。
角度為多少和偏差范圍都有規定，幾何尺寸上比管件多了很多項。表面質量和機械性能基本和管子是一樣的。為了焊接方便，和被連接的管子的鋼種是相同的。第四，就是所有的管件都要經過表面處理。
把內外表面的氧化鐵皮通過噴丸處理噴掉，再涂上防腐漆。這既是為了出口需要，再者，在國內也是為了方便運輸防止銹蝕氧化，都要做這方面的工作。第五，就是對包裝的要求。
對于小管件，如出口，就需要做木箱。
大約1立方米，規定這種箱子中的彎頭數量大約不能超過一噸，該標準允許套裝。
衛生級管件制作工藝 （衛生級彎頭 衛生級三通 衛生級異徑管（大小頭）
關鍵詞：衛生級彎頭,衛生級三通,衛生級異徑管
注：以上咨訊由溫州龍勝不銹鋼彎頭制品有限公司整理發布 轉載請注明版權：http://www.nhrscx.cn/
